设计时间 2020年5月 应用背景 广东湛江某县，老自来水厂因建于20世纪80代，产水量不能满足现在社会快速发展的需求，现建设新的自来水厂，由原老自来水厂工人进行运行管理，因工人习惯了手动操作自来水厂相关设备，我公司对新自来水厂控制系统进行了设计。 |
|

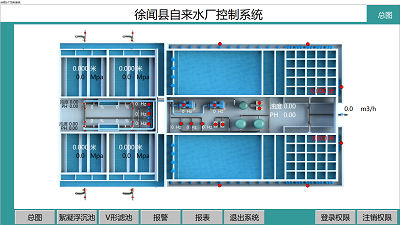

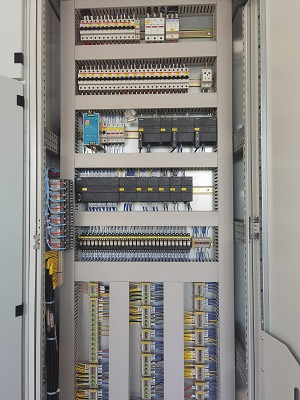

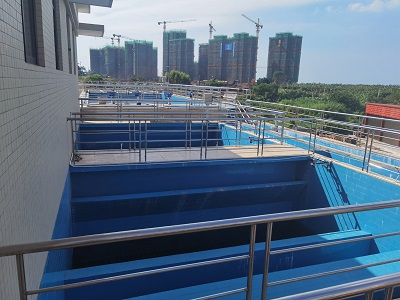

系统构成和控制 自来水厂由源水流量计、源水阀、浮沉池、絮凝池、电动阀、V形滤池、罗茨风机、清水阀、反冲离心泵、气冲阀、水冲阀、排泥阀、初滤水排泥阀、PH计、水位计、压差计、浊度计等设备组成。系统设计在中控室实时监视源水流量计的流量、源水PH、源水浊度，根据产水量远程开关源水阀的大小，实时监视浮沉池的液位，当水通过电动阀开关放水进四个V形滤池后，实时调整清水阀开度的大小，保持V形滤池的水位恒定。V形滤池产水一段时间后，人工根据清水压差判断是否需要清洗，系统程序自动控制按气冲—气水冲—水冲的顺序清洗V形滤池。系统以西门子SMART200 PLC为控制核心，每一个部分设计触摸屏，实时监视和控制所有设备的运行，并在中控室设计上位机模拟画面，形象地监视和控制自来水厂运行状态，与触摸屏操作互为备用，对运行参数进行设置、记录。 |
|
使用反馈 给现场操作人员进行了简单的培训后，就能操作所有的设备，与老自来水厂的操作方式类似，再设计现代化的触摸屏和上位机，所有调备都可以在中控室远程操作，所有的仪表在中控室集中监视，所有的工作都有条不紊进行。 |
